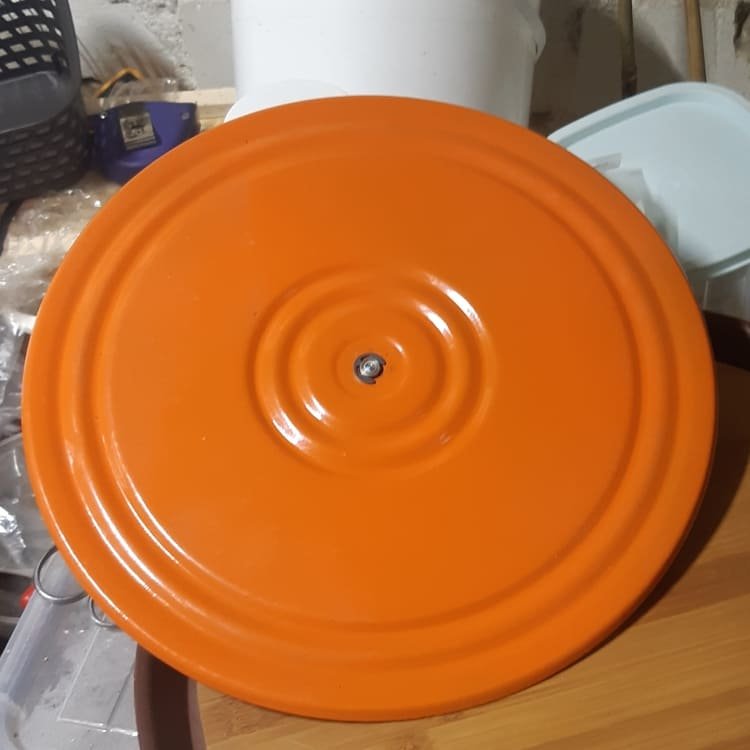

AlexAlex Опубликовано 18 Января 2021 Поделиться Опубликовано 18 Января 2021 (изменено) Купил (480 руб) всем известный тренажёр диаметром 290 мм в качестве поворотного столика. Но уж очень не понравился узел в центре диска (совсем не по фен-шуй с технической точки). И вообще захотелось сделать небольшой "тюнинг" этого диска. Изменено 18 Января 2021 пользователем AlexAlex Ссылка на сообщение Поделиться на других сайтах

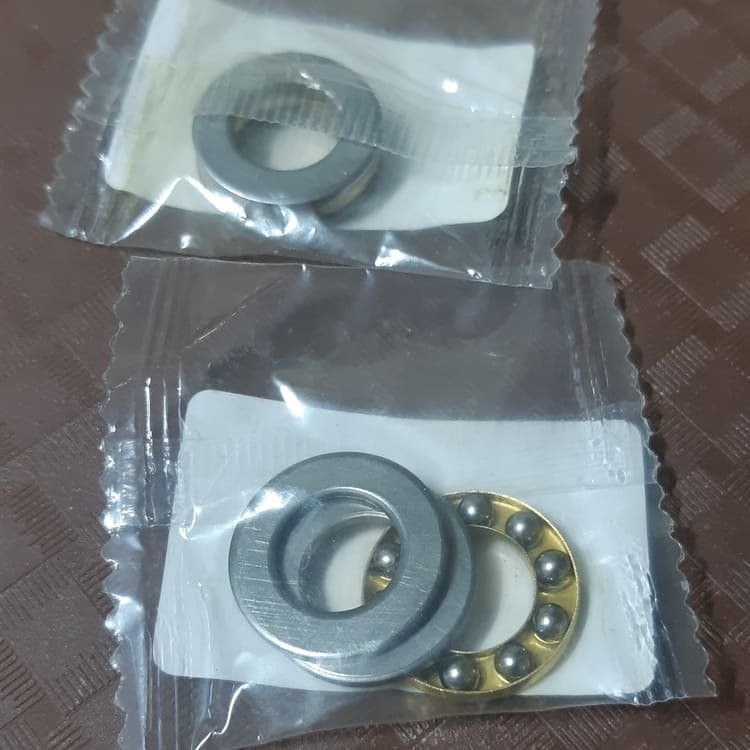

AlexAlex Опубликовано 18 Января 2021 Автор Поделиться Опубликовано 18 Января 2021 (изменено) В хозяйстве были такие упорные подшипники 18×10×6 (несколько лет назад на Али покупал, прекрасно вписались). Вот такая "забивная" гайка М8 (усы отломил плоскогубцами). И из такого "большого" болта М8, сделал (ровно за 5 минут, с помощью болгарки и шурика) вот такой "маленький" с плоской шляпкой и шлицом под плоскую отвёртку в нижней части Изменено 18 Января 2021 пользователем AlexAlex Ссылка на сообщение Поделиться на других сайтах

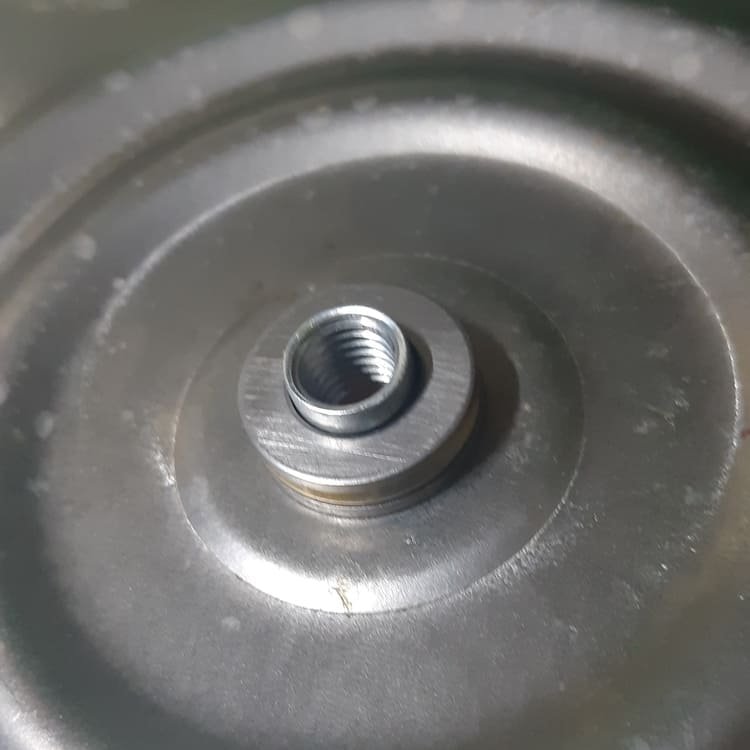

AlexAlex Опубликовано 18 Января 2021 Автор Поделиться Опубликовано 18 Января 2021 (изменено) Дальше сборка и проверка на работоспособность: Изменено 18 Января 2021 пользователем AlexAlex Ссылка на сообщение Поделиться на других сайтах

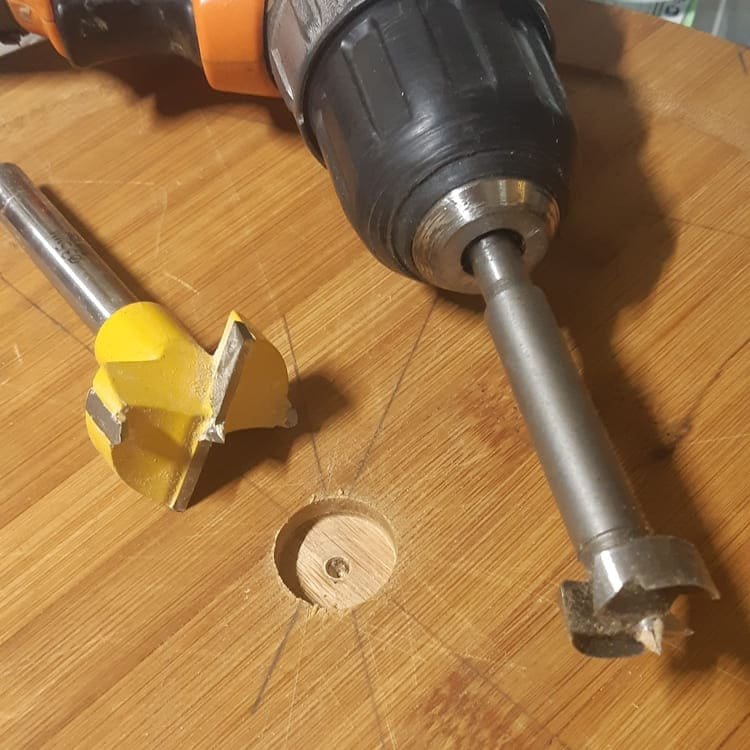

AlexAlex Опубликовано 18 Января 2021 Автор Поделиться Опубликовано 18 Января 2021 (изменено) А еще в хозяйстве нашлась старая ненужная разделочная доска диаметром 300 мм. В центре сверлом форстнера сделал глухое отверстие 20 мм (больше наружного диаметра подшипника, это важно). Изменено 18 Января 2021 пользователем AlexAlex Ссылка на сообщение Поделиться на других сайтах

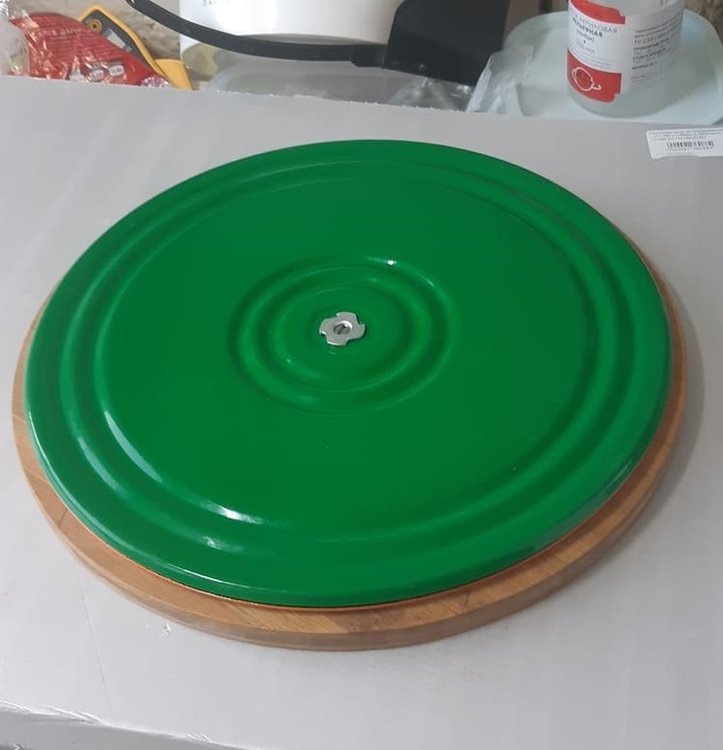

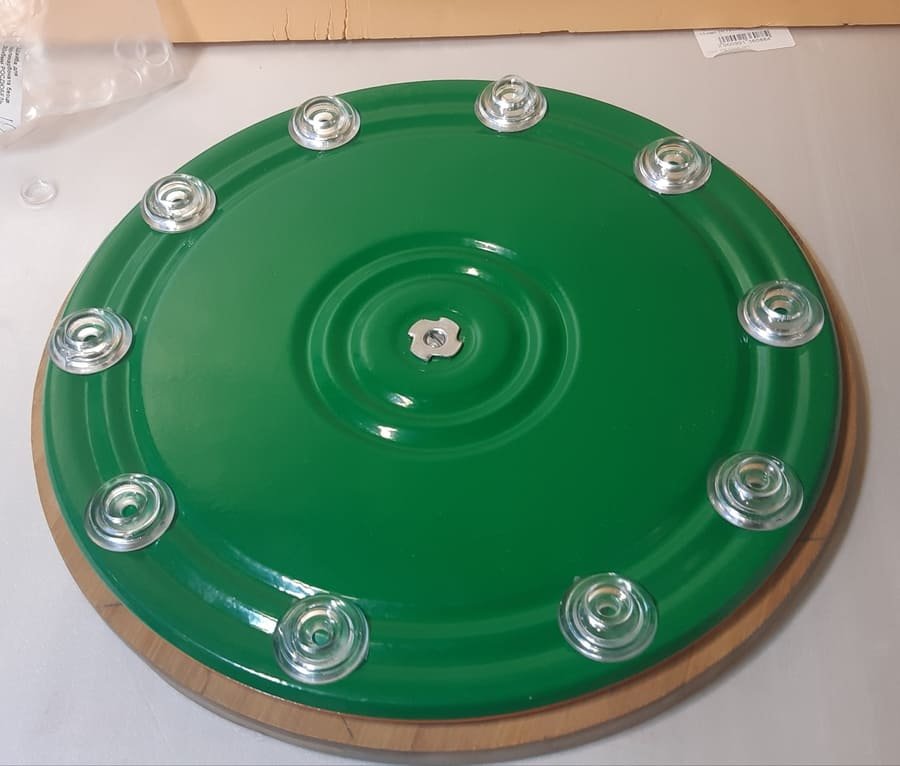

AlexAlex Опубликовано 18 Января 2021 Автор Поделиться Опубликовано 18 Января 2021 (изменено) Затем просверлил 10 отверстий 2 мм в верхней части диска, отцентровал и закрепил струбцинками разделочную доску. "По шаблону" насверлил глухие отверстия 2 мм под саморезы в доске. Рассверлил отверстия в металлическом диске до 4.2 мм (по диаметру саморезов). Ну и собрал. Получился "легкоразборный" (для профилактики и дальнейшего усовершенствования) поворотный столик. Изменено 18 Января 2021 пользователем AlexAlex Ссылка на сообщение Поделиться на других сайтах
AlexAlex Опубликовано 18 Января 2021 Автор Поделиться Опубликовано 18 Января 2021 (изменено) А еще в фикспрайс купил за 77 руб такой поднос. Наружный размер 35 см (по дну 32 см). Это для особо грязных работ (горшки из цемента "ваять", или еще какой "грязной ерундой" заниматься). Хорошо защищает поворотный столик от грязи и мусора. При желании (для быстрой центровки) можно термоклеем три "упора" в подносе (изнутри по наружному диаметру доски или самого диска) сделать. Изменено 18 Января 2021 пользователем AlexAlex Ссылка на сообщение Поделиться на других сайтах

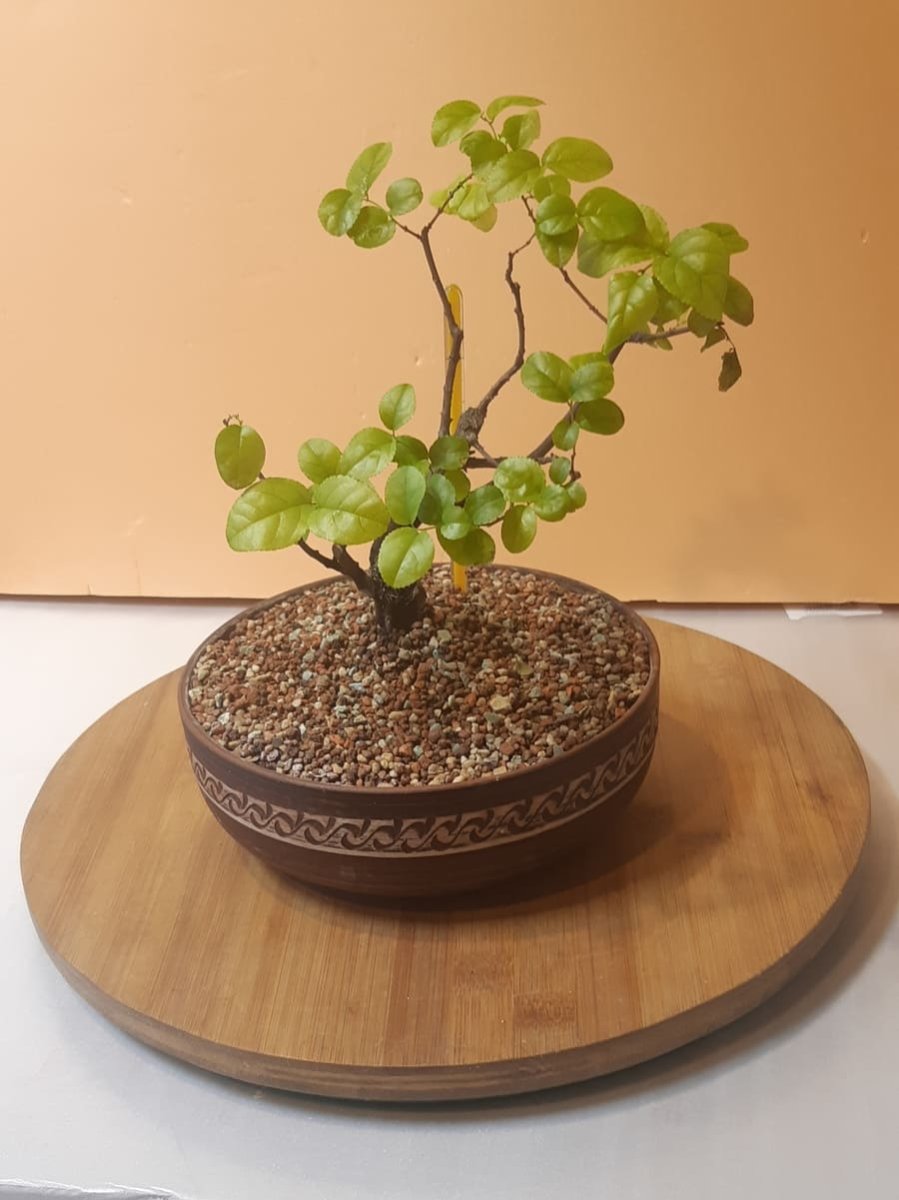

AlexAlex Опубликовано 18 Января 2021 Автор Поделиться Опубликовано 18 Января 2021 (изменено) По идее нужно еще ножки какие-то приделать (пока не определился). Но работать уже можно (куда приятнее чем на железяке ИМХО). Изменено 18 Января 2021 пользователем AlexAlex Ссылка на сообщение Поделиться на других сайтах
